Kleinwasserkraftwerk Tasnan in Scuol
Objektbeschreibung

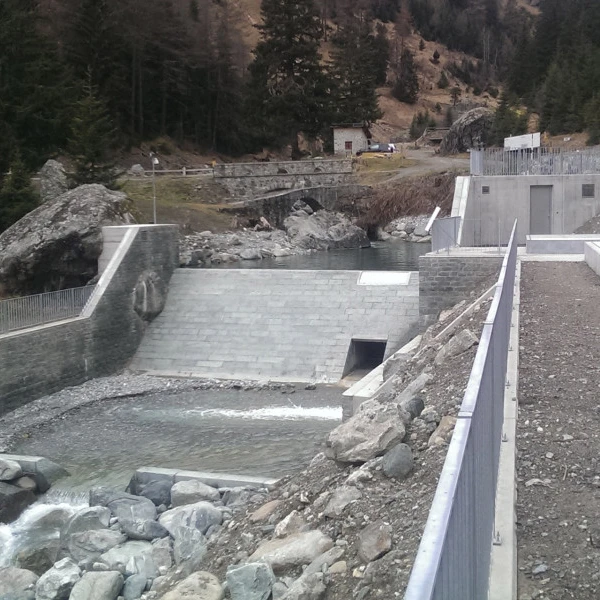

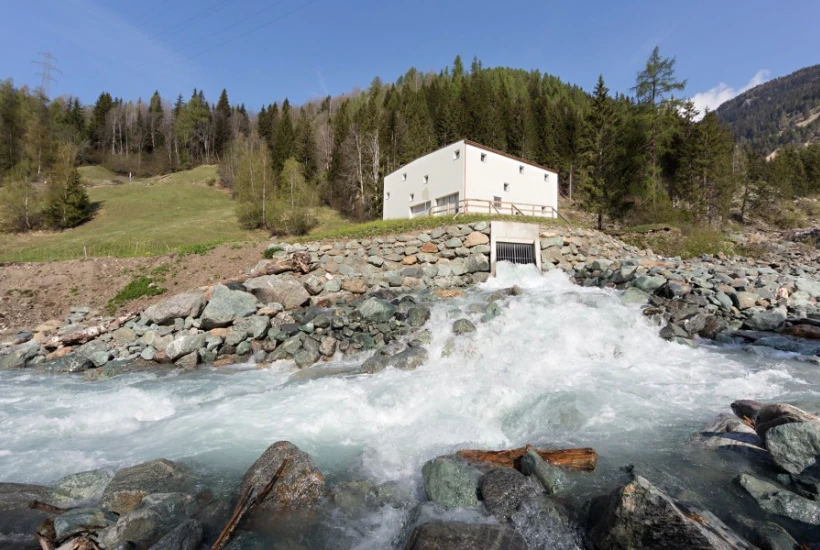

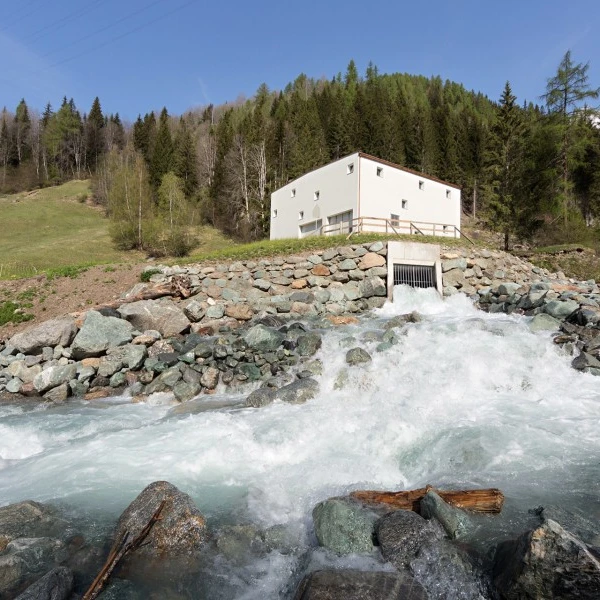

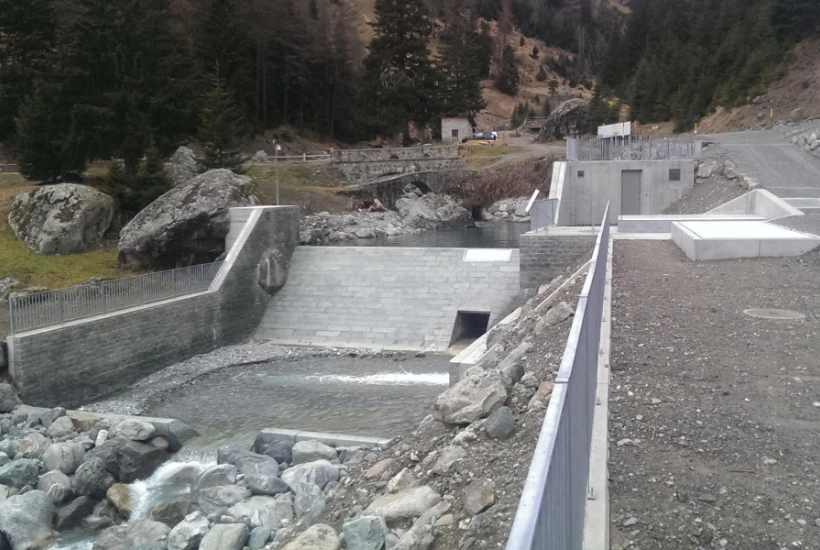

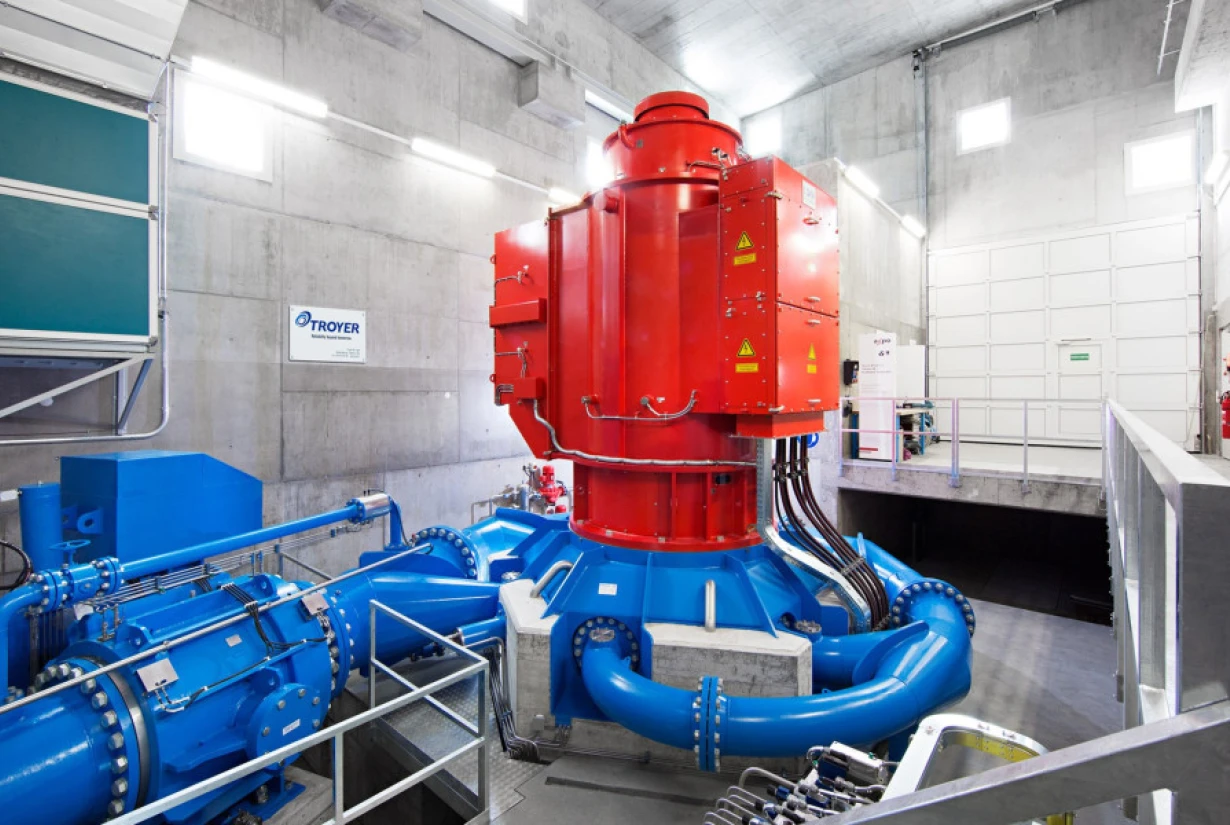

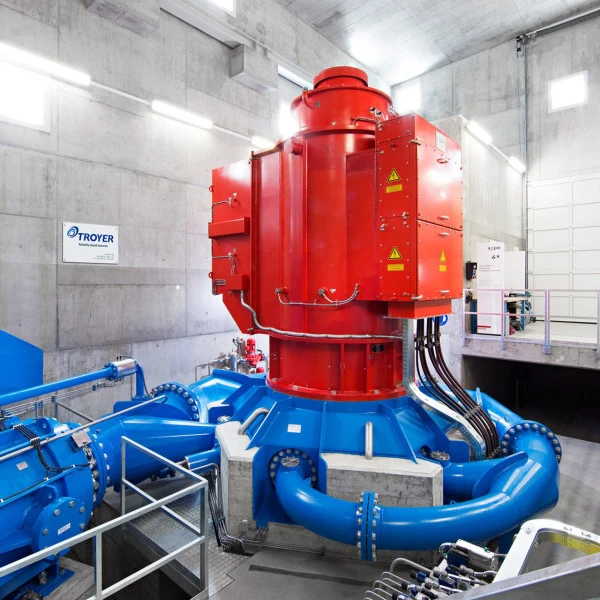

Der Tasnan, ein Bach zwischen Ftan und Ardez, wird unterhalb der Strasse bei Prà da Punt auf ca. 1566m ü. M. gefasst und das Wasser über eine 1‘800 m lange Druckleitung auf die Turbine in der Kraftwerkszentrale bei Mulins geleitet. Aus geologischen Gründen verläuft die Druckleitung im rechten Talhang, wobei diese über einen kurzen Abschnitt von 200 m in einem Stollen verläuft.
• Bruttogefälle: 314m
• Länge der Druckleitung: 1‘800m
• Ausbaugrösse Qa: 2‘500 l/s
• Installierte Leistung Turbine: 6‘600 kW
• Mittlere Jahresproduktion: ca. 19‘000‘000 kWh
• Max. Druck: 31 bar
• Material/Nennweite Niederdruckleitung: GFK DN 1200/1100, PN 6 bis PN 10
• Material Hochdruckleitung: Dukt. Guss DN 1000 K9 bis K12
• Schubsicherungssystem: System BLS
Ferigstellung / Baukosten
2014 / CHF 25 Mio.
Tätigkeiten
- Projekt Druckleitung und Zentrale
- Bauleitung
- Ausschreibung Druckleitung, Fassung und Zentrale nach NPK
Referenzauskünfte
AXPO Power AG, Baden
