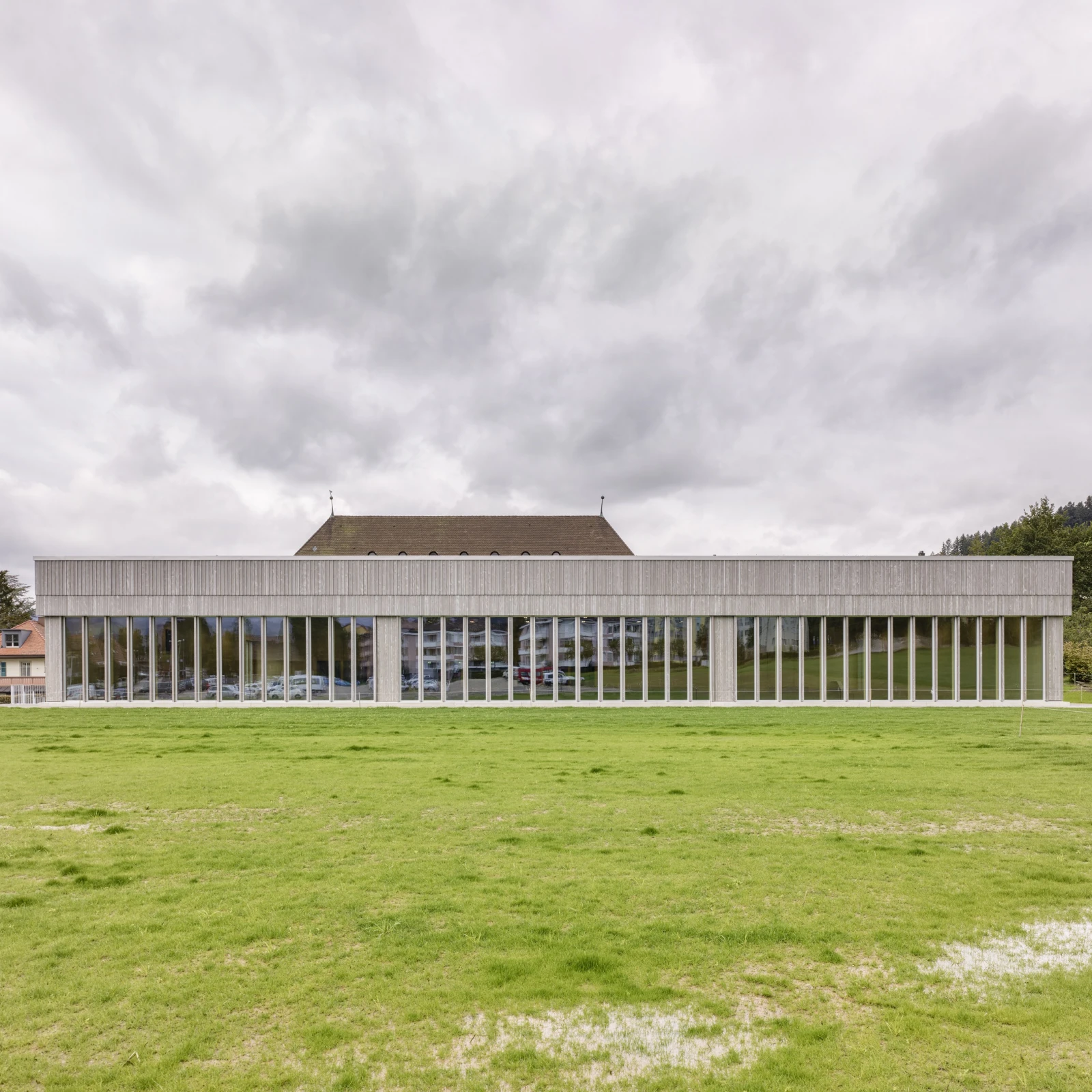

Die Sporthalle Oberfeld in Langnau i.E. ist ein beeindruckendes Bauwerk, das durch unsere Zusammenarbeit mit Gäumann Lüdi von der Ropp Architekten, Zürich, entstanden ist. Mit ihrem Konzept und unserer Tragwerksplanung haben wir den 1. Rang im Wettbewerb erreicht und ein eindrucksvolles Projekt realisiert.

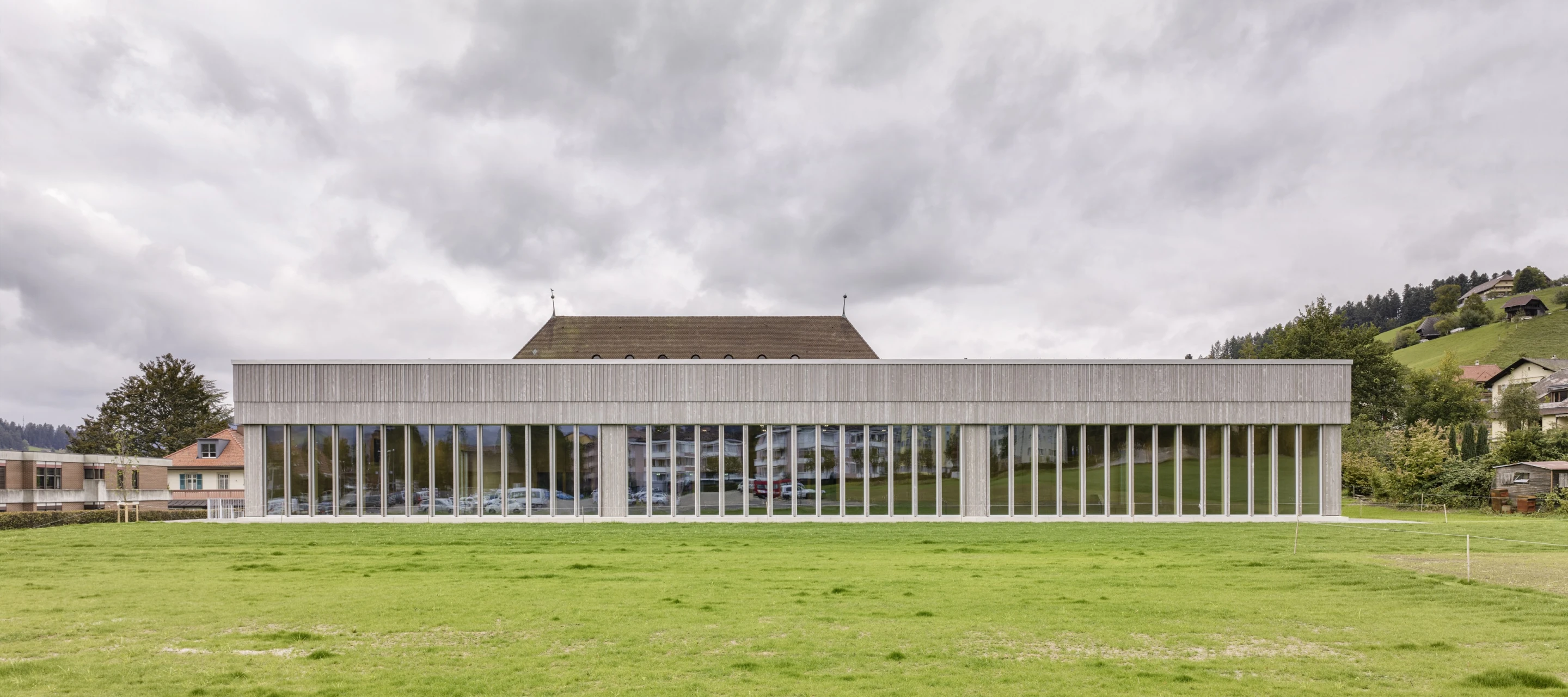

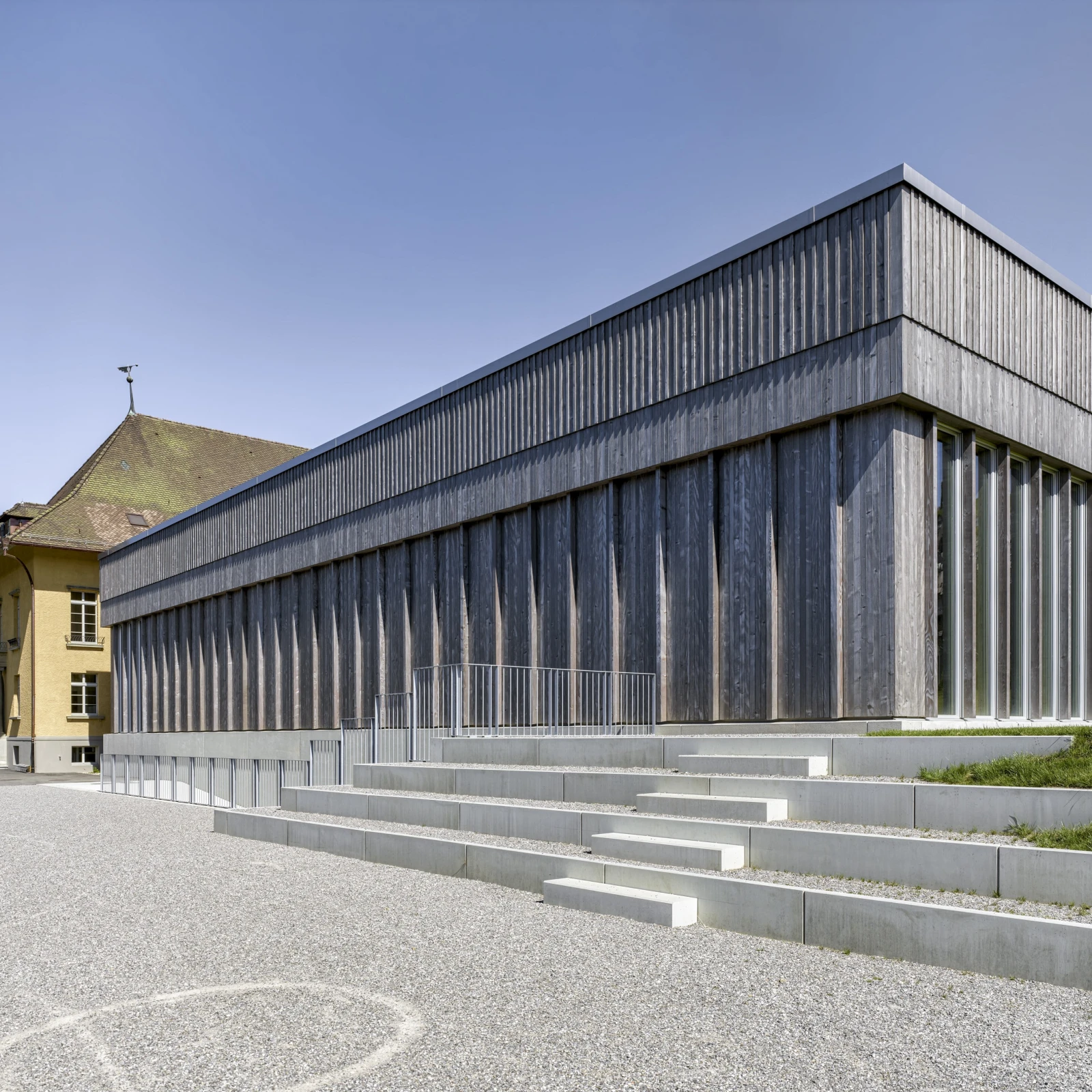

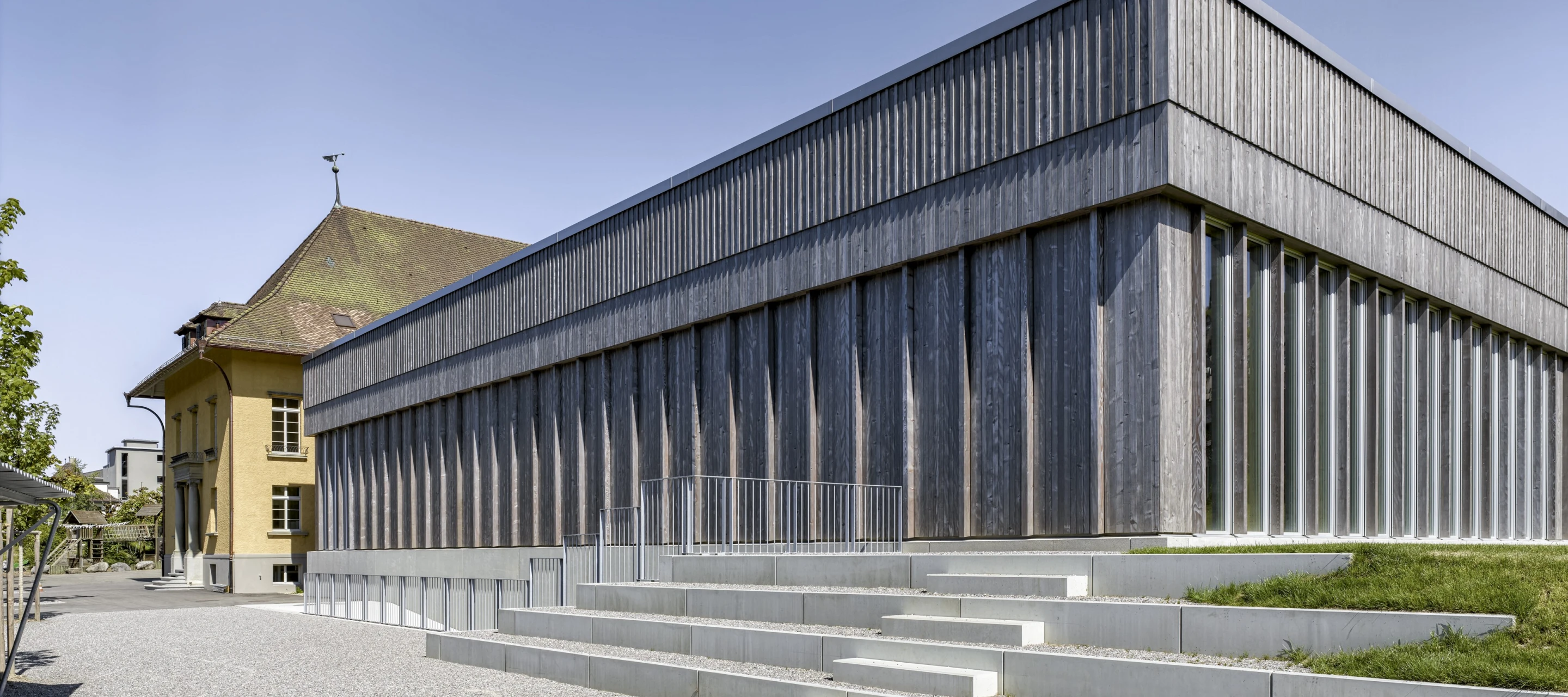

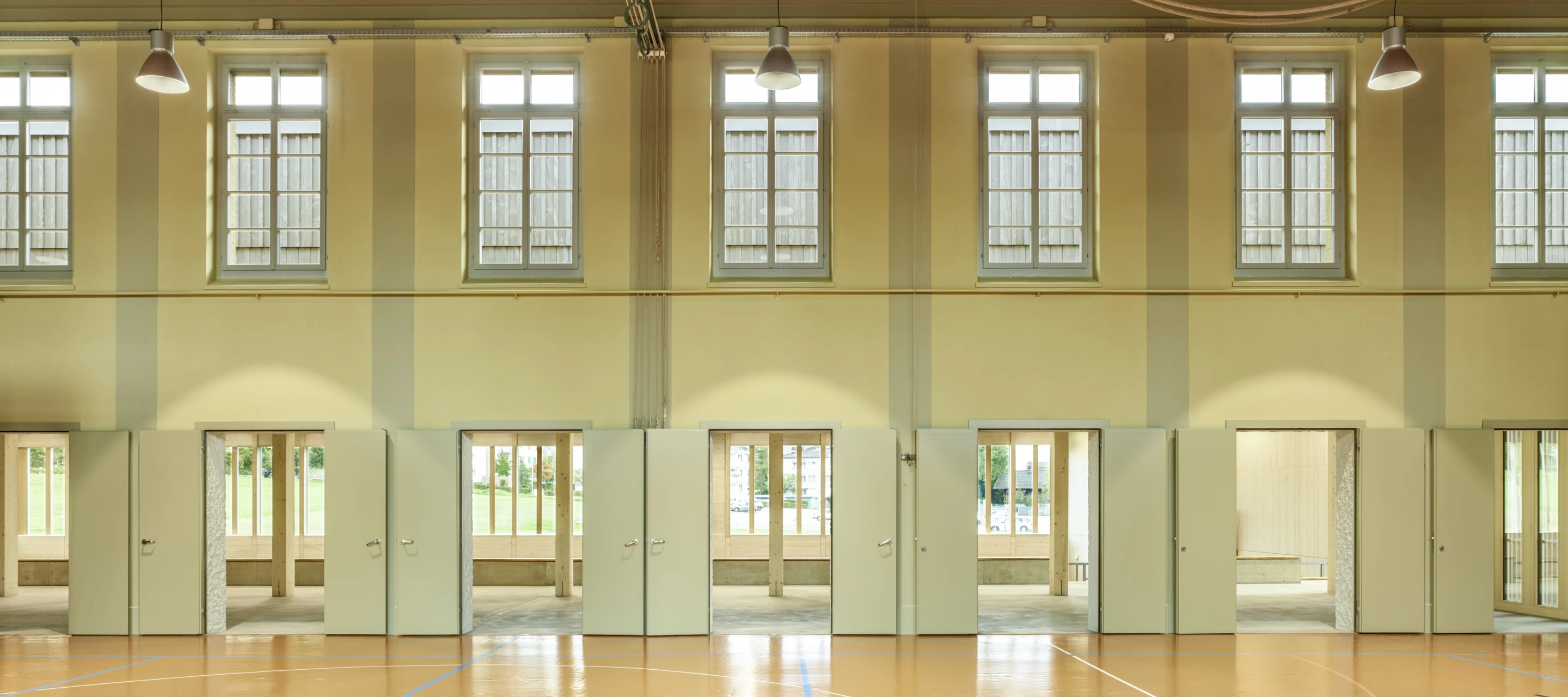

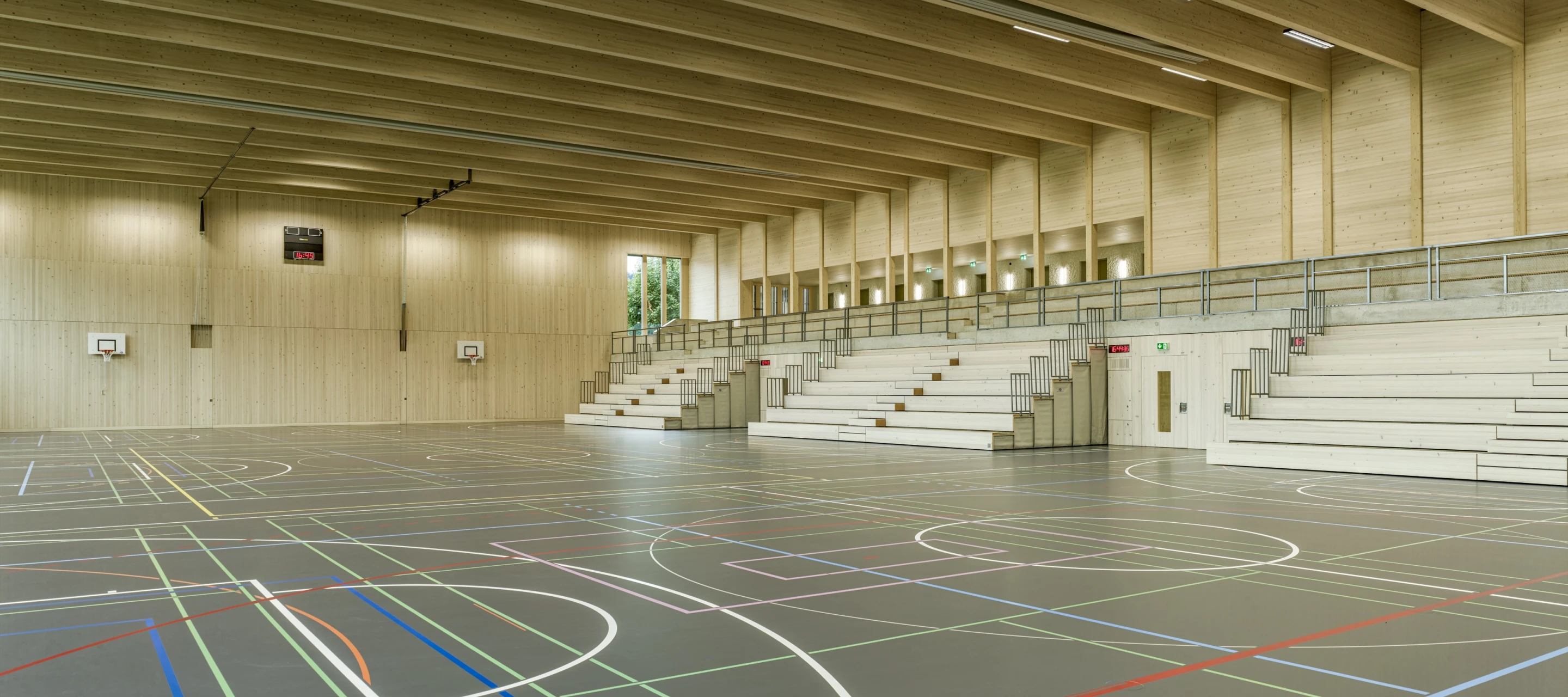

Die Sporthalle beeindruckt nicht nur durch ihre architektonische Gestaltung, sondern auch durch ihre Funktionalität und ihre Kapazität. Die Halle bietet Platz für bis zu 1000 Zuschauer, wobei eine Tribüne für 340 Personen vorhanden ist. Durch den Anbau an die bestehende alte Turnhalle konnte das Projekt optimal in die vorhandene Infrastruktur integriert werden.

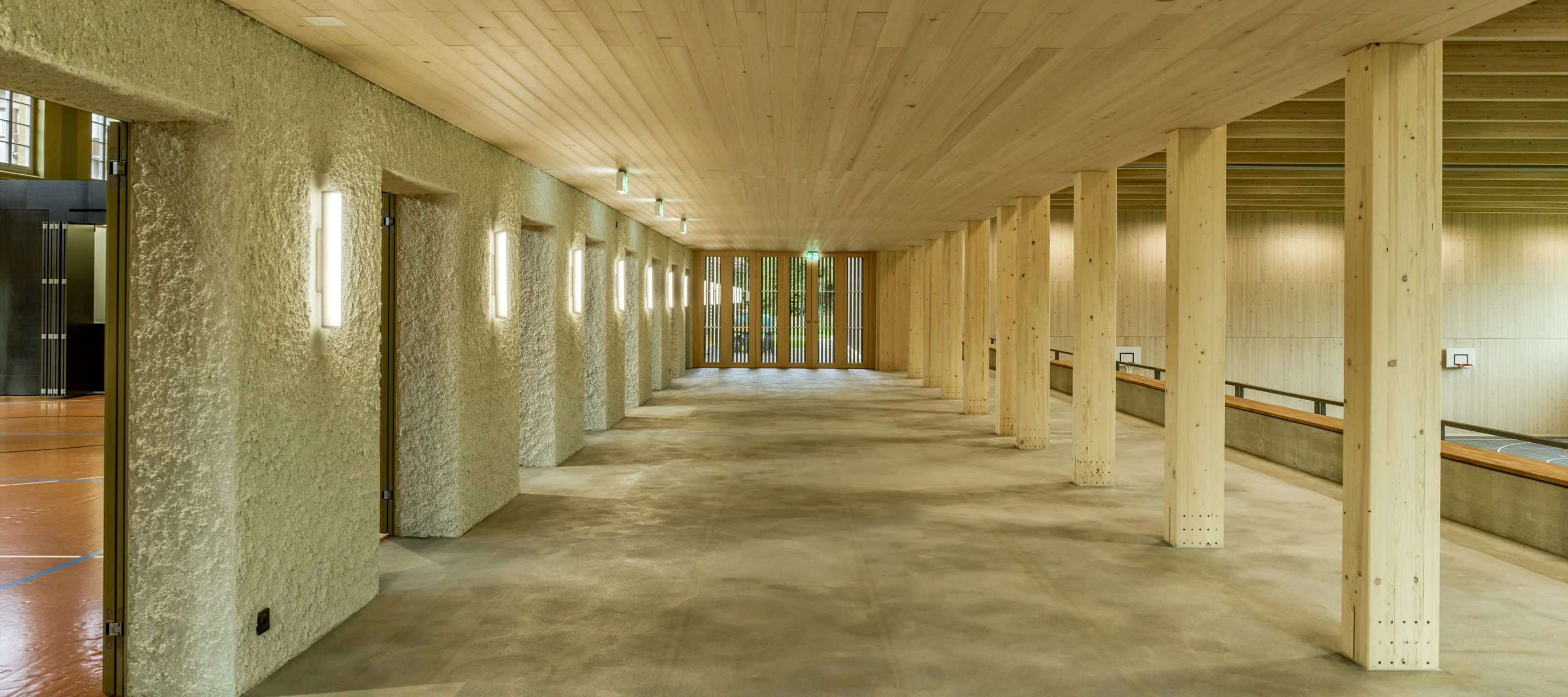

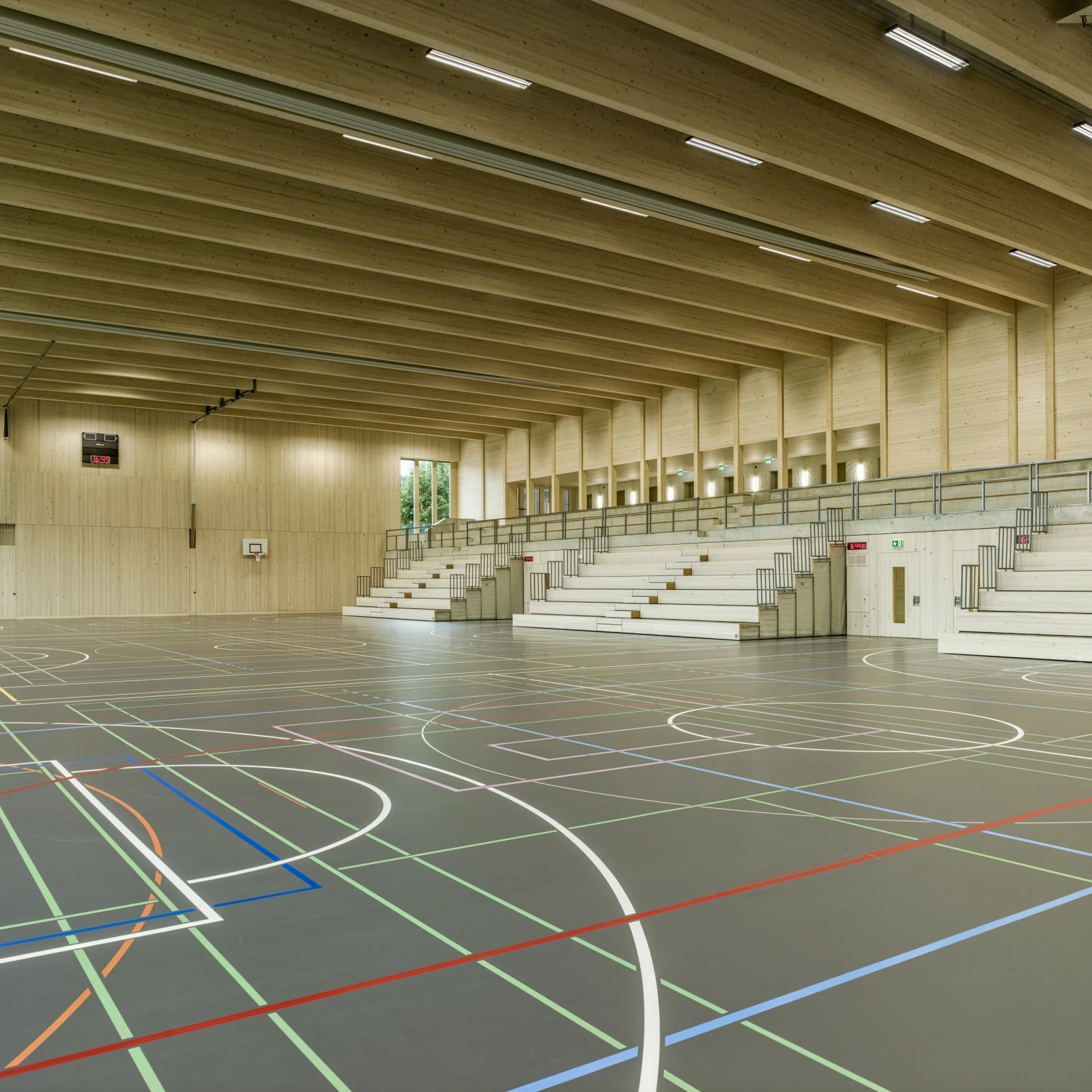

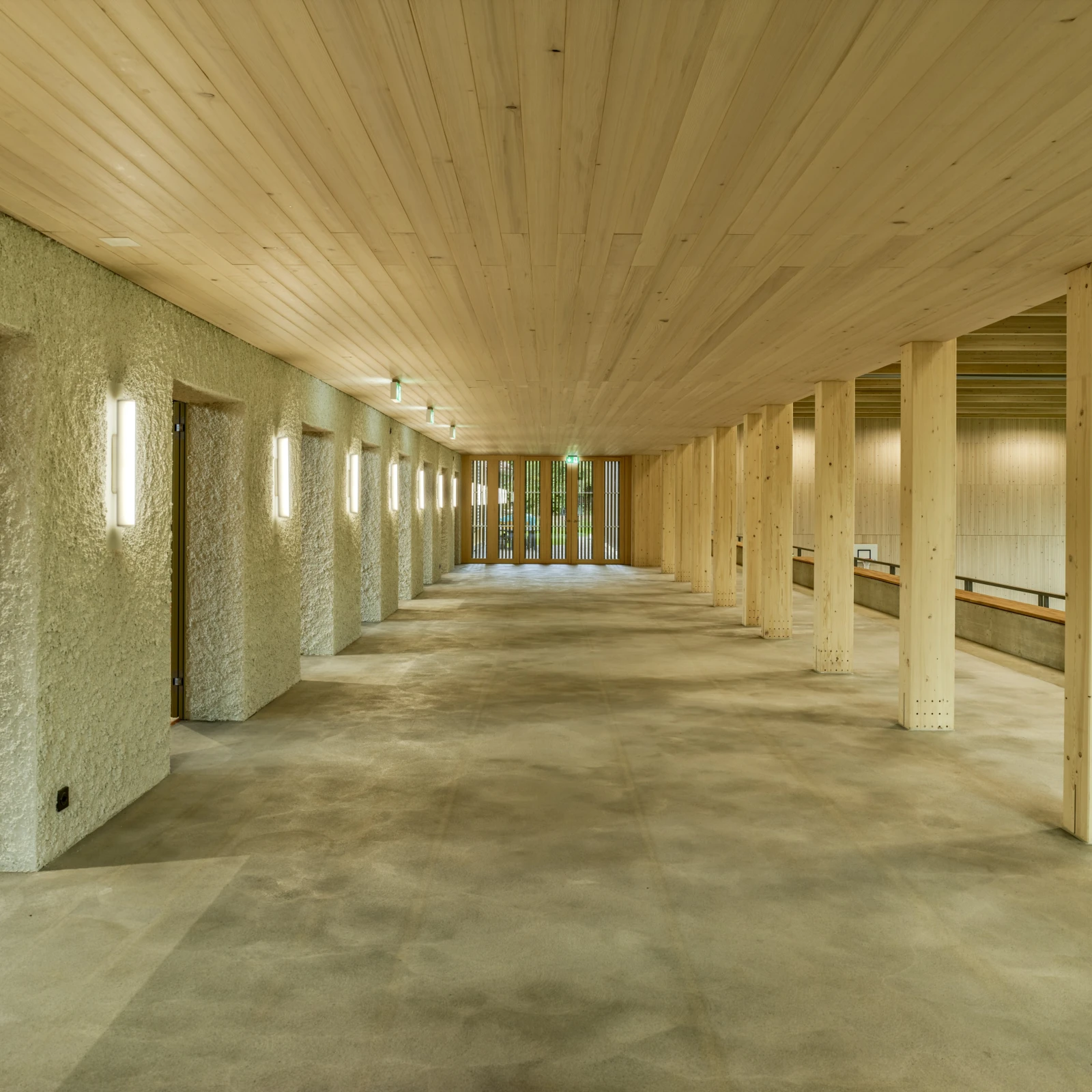

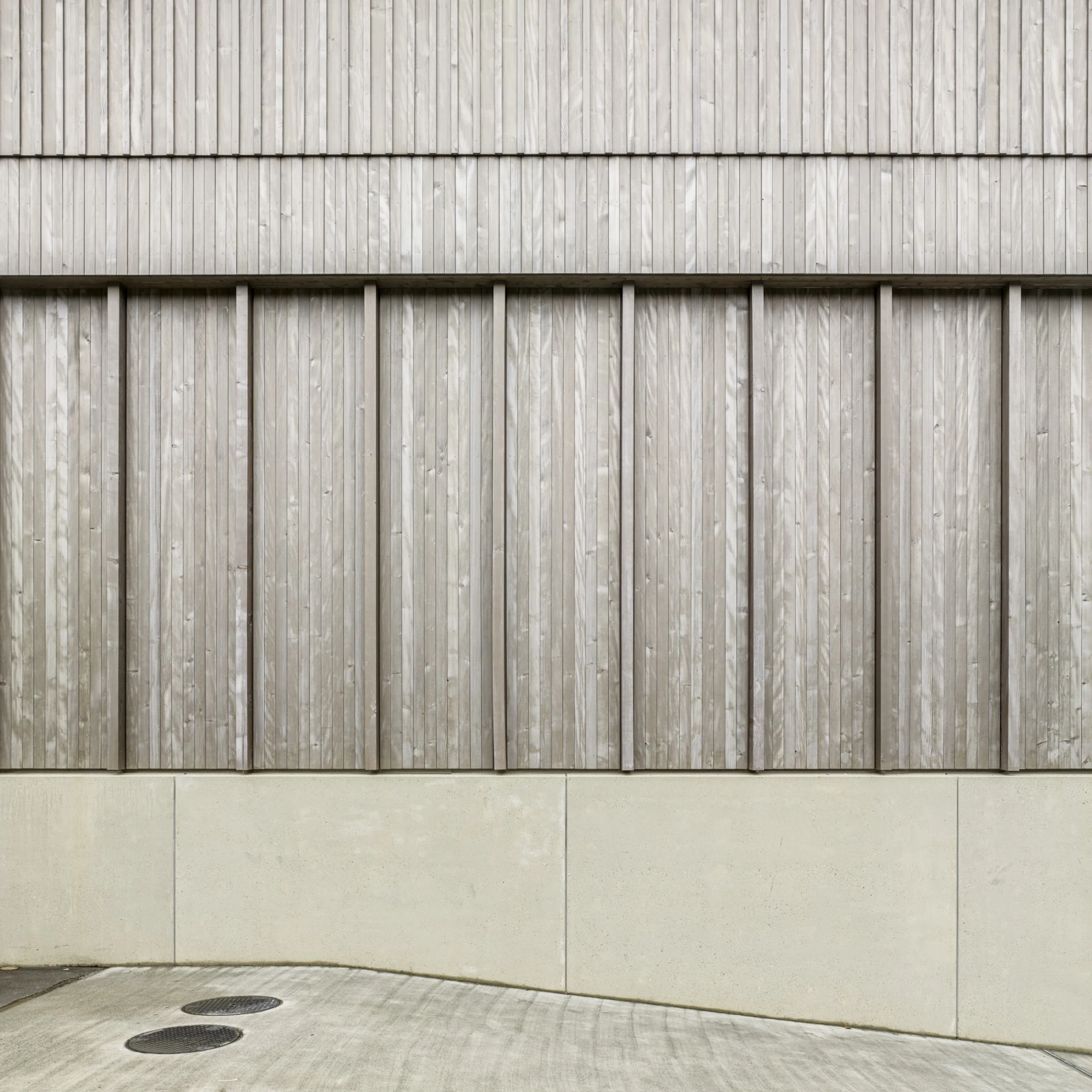

Besonders beeindruckend ist die Tragkonstruktion der Halle, die sowohl Massiv- als auch Holzbauweise umfasst. Die Bodenplatte und Seitenwände wurden als weisse Wanne konzipiert, um der Auftriebsproblematik durch Grundwasser entgegenzuwirken. Die Hallenkonstruktion selbst besteht aus BSH-Trägern mit einer Spannweite von 32 m und BSH-Stützen mit einer Höhe von 6 m. Die Stabilisierung der Halle erfolgt durch eine Brettsperrholzplatte in der Dachebene und steife Elementwände.

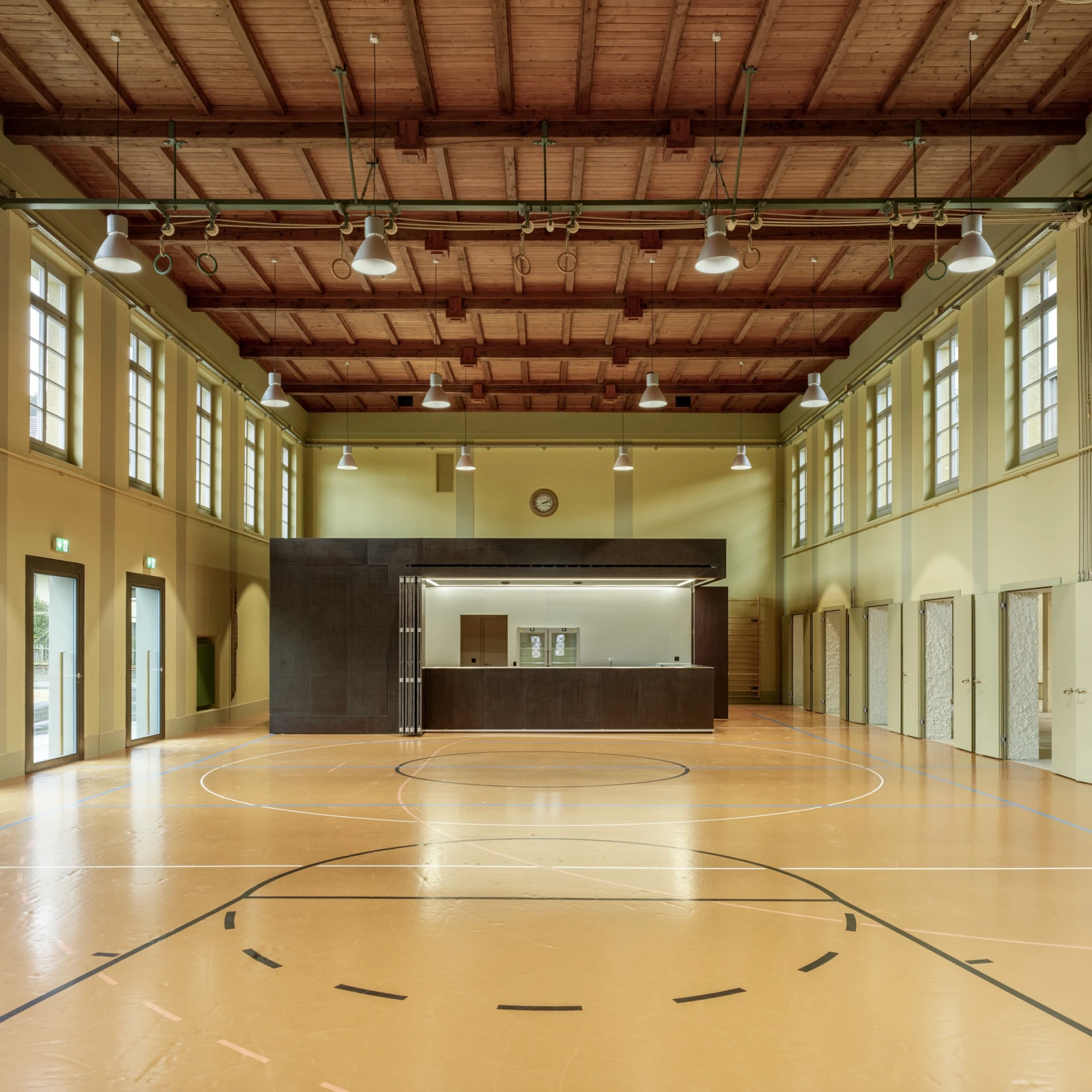

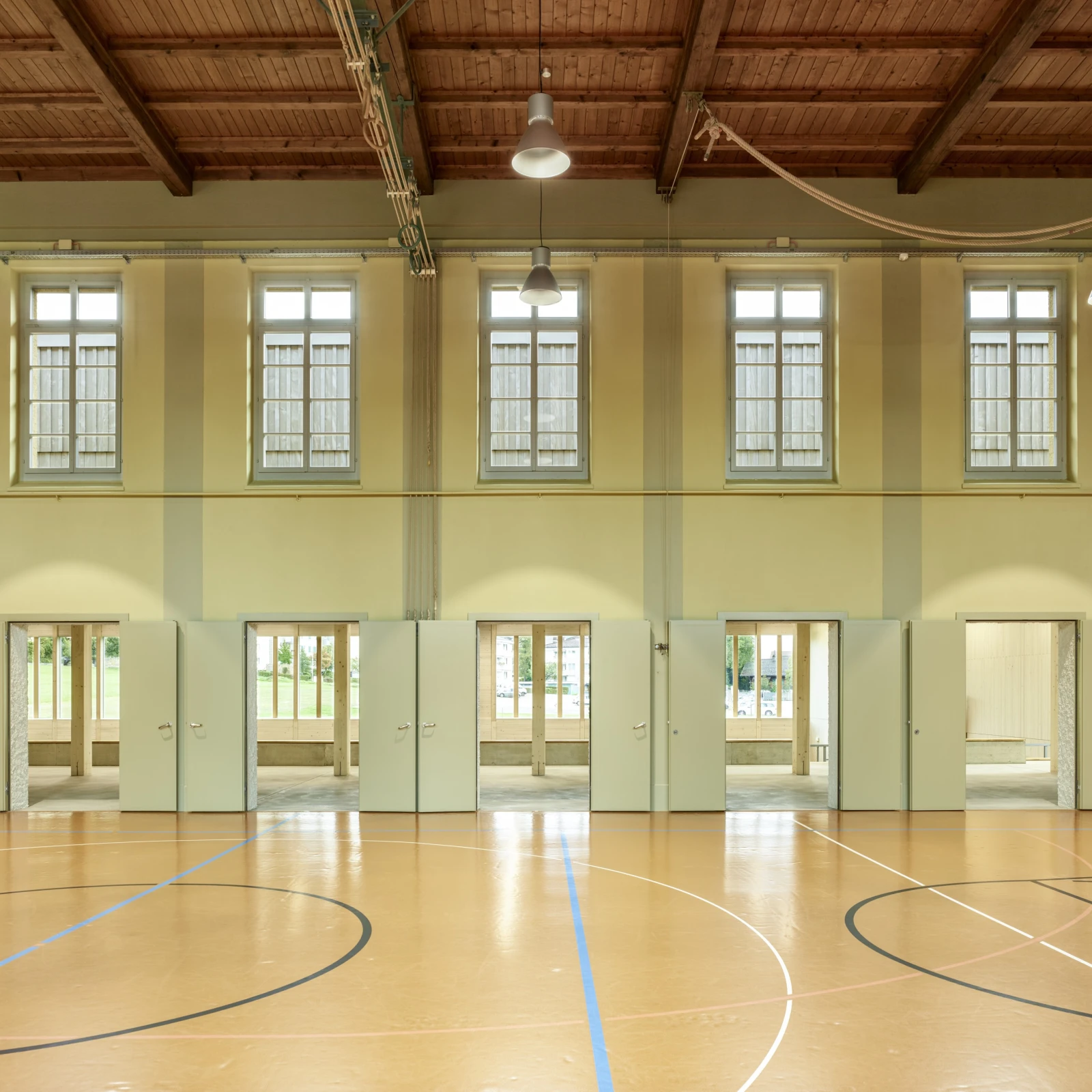

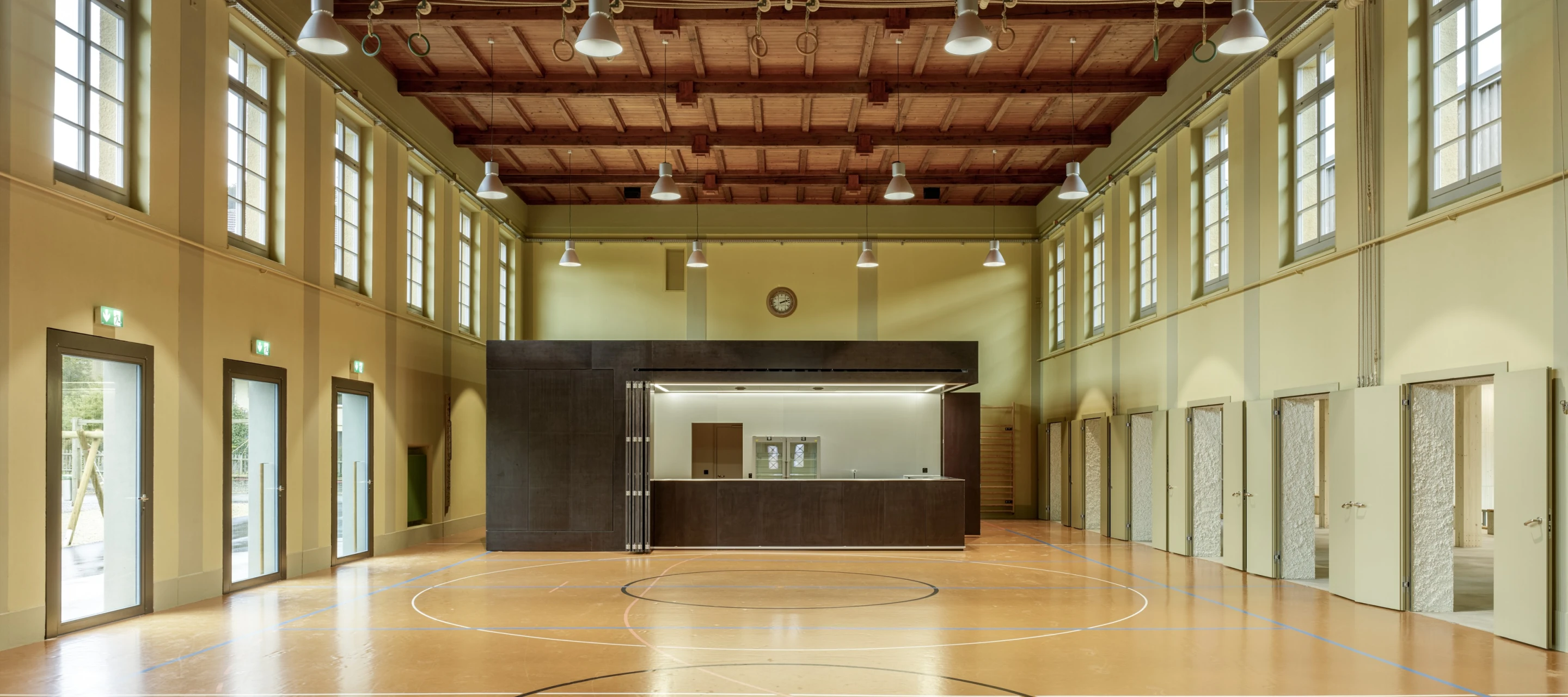

Darüber hinaus wurden auch Umbaumassnahmen am Bestand vorgenommen, darunter der Einbau einer wasserdichten Bodenplatte im Untergeschoss, der Einbau eines neuen Liftschachtes und die Verstärkung der bestehenden Dachkonstruktion im Hinblick auf den Brandschutz.
Caprez Ingenieure AG war mit folgenden Tätigkeiten beteiligt:
Konzept Baugrube und Baugrubensicherungen
Konzept Tragwerk in Stahlbeton- (UG) und Holzbauweise (EG) sowie
Umbaumassnahmen Bestand
Statische Berechnungen und Bemessung Tragwerk
Submission Baugrube und Tragwerk in Stahlbeton- und Holzbau
Erarbeitung Ingenieurpläne und technische Baukontrollen
(C)Bilder: Alexander Gempeler
